HD-WS系列八路閃光報警器主要特點
1.可與各種HD-WP系列控制儀表或其它接點式控制檢測儀表配套使用；可同時檢測八路輸入信號，八路信號均采用大規模高亮度數碼管，報警儀將發出聲、光報警信號，并輸出報警接點。
2.可選擇接點式開路/閉路報警或TTL電平，輸入與主機光電隔離。具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。
|
商 標
|
型 號
|
|
HD-WS-
|
X803A系列
|
|
輸入信號
|
開關量
TTL電平
|
電接點信號（單獨接點，不與其它線路連接）
標準TTL電平0～5V，高電平時報警
|
|
輸出信號
|
閃光報警
音響報警
繼電器報警
|
相應通道閃爍或常亮為報警
220V/8W電鈴（用戶自備），蜂鳴器（儀表內部自帶）
觸點輸出：220VAC/3A、24VDC/5A
|
|
特 性
|
測量通道
顯示方式
保護方式
|
八通道
發光二極管工作狀態顯示
電源欠壓自動復位
工作異常自動復位（Watch Dog）
|
|
使用環境
|
|
環境溫度
相對濕度
|
|
供電電壓
|
|
功 耗
|
|
|
0～50℃
≤85%RH
|
·避免強腐蝕氣體
|
|
常規型
|
·AC 220V
|
（50Hz±2Hz）
|
|
|
·DC 24V±2V 開關電源
|
|
·≤5W（AC220V線性電源供電）
·≤4W（DC24V供電）
|
|
|
HD-WS-
|
X803A(燈光式）
|
|
儀表外形
|
|
|
開孔尺寸
|
寬×高×深：160×80×80mm
|
|
開孔尺寸
|
 單位：mm
|
|

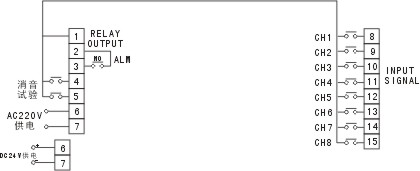

接線圖
|
|
|
備注
|
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
|
HD-WS系列八路閃光報警器型譜表
|
型 號
|
說 明
|
|
HD-WS-X
|
□
|
-□
|
-□
|
-□
|
-□
|
八回路閃光報警器
|
|
外形尺寸
|
803
|
|
|
|
|
160×80mm（橫式）
|
|
聲光報警方式
|
|
A
|
|
|
|
八回路高亮度LED平面板顯示（燈光式）
|
|
通訊方式
|
|
0
|
|
|
無通訊輸出
|
|
輸入類型
|
|
A
B
C
D
|
|
接點式閉路報警輸入
接點式開路報警輸入
標準TTL電平輸入
特殊要求
|
|
供電方式
|
|
W
A
|
DC24V供電（開關電源）
AC220V供電（線性電源）
|
備注
① 特殊型號或要求的，請?zhí)峁┫嚓P(guān)技術參數，訂貨時請說明。
② 型號舉例：HD-WS-X803A-0-A-A。 |
