應用

通常和顯示儀表、記錄儀表等配套使用。直接測量各種生產過程中的0～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

特點
●熱響應時間少，減小動態誤差； ●可彎曲安裝使用； ●測量范圍大； ●機械強度高，耐壓性能好。
工作原理
鎧裝熱電偶的兩根電極由不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電動勢，工作儀表便顯示出熱電動勢所對應的溫度值。
主要技術參數
●產品執行標準 IEC584 IEC1515 GB／T16839－1997 JB／T5582－91 ●常溫絕緣電阻 鎧裝偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ。 ●測溫范圍及允差

工作端形式           型號 分度號 允許誤差與偶材等級 I級 II級 允差值 測溫范圍℃ 允差值 測溫范圍℃ WRNK K ±1.5℃ -40～+375 ±2.5℃ -40～+333 ±0.004│t│ 375～1000 ±0.0075│t│ 333～1200 WRMK N ±1.5℃ -40～+375 ±2.5℃ -40～+333 ±0.004│t│ 375～1000 ±0.0075│t│ 333～1200 WREK E ±1.5℃ -40～+375 ±1.5℃ -40～+333 ±0.004│t│ 375～800 ±0.004│t│ 333～900 WRFK J ±1.5℃ -40～+375 ±1.5℃ -40～+333 ±0.004│t│ 375～750 ±0.004│t│ 333～750 WRCK T ±1.5℃ -40～+125 ±1℃ -40～+333 ±0.004│t│ 125～350 ±0.0075│t│ 133～350 WRPK S ±1℃ 0～+1100 ±2.5℃ 0～600 ±[1+0.003(t-1100)] 1100～1600 ±0.0025│t│ 600～1600

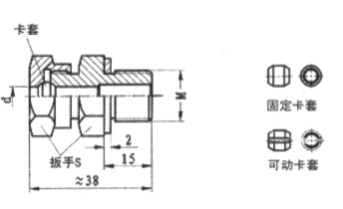

代號和尺寸 鎧裝偶外徑 Φ8 Φ6 Φ5 Φ4 Φ3 Φ2 M M16×1.5 M12×1.5 S 22 19

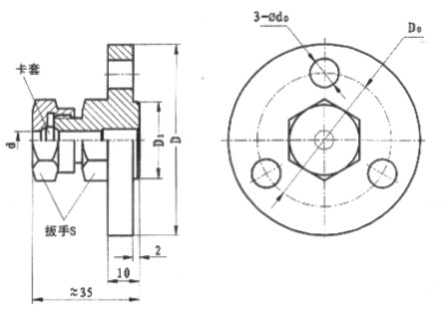

代號和尺寸	鎧裝偶外徑
	Φ8	Φ6	Φ5	Φ4	Φ3	Φ2
D	Φ60			Φ50
D0	Φ42			Φ36
D1	Φ24			Φ20
S	22			19
d0	Φ9			Φ7



防噴式防水式

扁接插式圓接插式

手柄式補償導線式

鎧裝熱電偶推薦使用溫度

品種 套管材料 外徑 使用溫度(℃) 長期使用溫度 短期使用溫度 鎧裝鎳鉻-鎳硅 1Cr18Ni9Ti 2.0 600 700 3.0,4.0,5.0,6.0,8.0 800 900 GH3030 2.0,3.0 800 900 4.0,5.0 900 1000 6.0,8.0 1000 1100 鎧裝鎳鉻硅-鎳硅 1Cr18Ni9Ti 2.0 600 700 GH3030 3.0,4.0,5.0,6.0,8.0 800 900 2.0,3.0 900 1000 4.0,5.0 1000 1100 GH3039 6.0.8.0 1100 1200 2.0,3.0,4.0 1000 1100 5.0.6.0.8.0 1100 1200 鎧裝鎳鉻-銅鎳 1Cr18Ni9Ti 2.0 500 600 3.0.4.0.5.0 600 700 6.0.8.0 700 800 鎧裝鐵-銅鎳 1Cr18Ni9Ti 2.0 400 500 3.0.4.0.5.0 500 600 鎧裝銅-銅鎳 1Cr18Ni9Ti 6.0.8.0 600 700 2.0,3.0.4.0.5.0 250 300 鎧裝鉑銠10-鉑 GH3039 6.0.8.0 300 350 2.0.3.0.4.0. 5.0.6.0.8.0 1000 1100 1100 1200 附加裝置形式

包箍式  導熱塊式

型號命名方法

W 溫度儀表     | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | R 熱電偶     | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 感溫元件材料 分度號 M N E F C P Q R 鎳鉻硅-鎳硅 N 鎳鉻-鎳硅 K 鎳鉻-銅鎳 E 鐵-銅鎳 J 銅-銅鎳 T 鉑銠10-鉑 S 鉑銠13-鉑 R 鉑銠30-鉑6 B | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | K 鎧裝式 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |   偶絲對數 無 2 單支 雙支 | | | | | | | | | | | | | | | | | | | | | | | | | | | | 安裝固定形式 1 2 3 4 5 無固定裝置 固定卡套螺紋 活動卡套螺紋 固定卡套法蘭 活動卡套法蘭 | | | | | | | | | | | | | | | | | | | | | | 接線盒形式 2 3 6 7 8 9 防噴式 防水式 圓接插式 扁接插式 手柄式 補償導線式 | | | | | | | | | | | | | | 工作端形式 1 2 絕緣式 接殼式 | | | | | | | | | | | 附加裝置形式 M G 接觸塊式 包箍式 | | | | | | | |   W R N K 2 - 2 3 1 M 典型型號示例
