衛生型電磁流量計 |
|
產品型號： |
HD-LED-W |
產品報價： |
 |
產品特點： |
衛生型電磁流量計管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
|
|
| |
HD-LED-W衛生型電磁流量計的詳細資料： |
HD-LED-W型衛生型電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。HD-LED-W型衛生型電磁流量計除可測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的一般導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

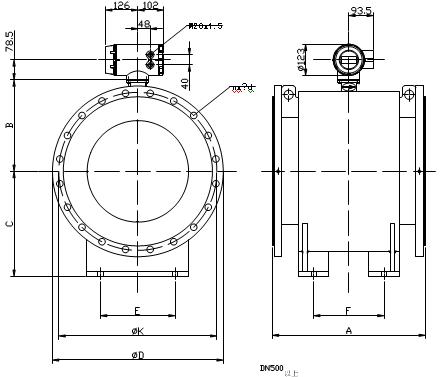

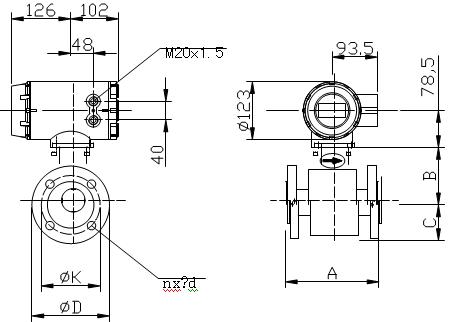

外形尺寸
|
DN
|
額定壓力
|
儀表外形尺寸 單位：mm 四氟襯里/橡膠襯里
|
|
Mpa
|
A
|
B
|
C
|
D
|
E
|
￠D
|
￠K
|
nx￠d
|
|
15
|
4.0
|
150
|
95
|
50
|
|
|
|
|
4*14
|
|
20
|
95
|
65
|
4*14
|
|
25
|
100
|
55
|
115
|
75
|
4*14
|
|
32
|
105
|
60
|
140
|
85
|
4*18
|
|
40
|
197/202
|
110
|
65
|
150
|
110
|
4*18
|
|
50
|
121
|
76
|
165
|
125
|
4*18
|
|
65
|
130
|
85
|
185
|
145
|
8*18
|
|
80
|
135
|
90
|
200
|
160
|
8*18
|
|
100
|
1.6
|
297/302
|
145
|
100
|
220
|
180
|
8*18
|
|
125
|
247/252
|
161
|
116
|
245
|
210
|
8*18
|
|
150
|
297/302
|
171
|
126
|
280
|
240
|
8*22
|
|
200
|
348/352
|
199
|
154
|
335
|
295
|
12*22
|
|
250
|
398/402
|
224
|
179
|
405
|
355
|
12*22
|
|
300
|
1.0
|
498/502
|
249
|
204
|
440
|
400
|
12*22
|
|
350
|
274
|
229
|
500
|
460
|
16*22
|
|
400
|
598/602
|
305
|
260
|
565
|
515
|
16*26
|
|
450
|
330
|
285
|
615
|
565
|
20*26
|
|
500
|
600
|
360
|
403
|
300
|
240
|
670
|
620
|
20*26
|
|
600
|
600
|
410
|
453
|
270
|
780
|
725
|
20*30
|
|
700
|
700
|
467
|
560
|
400
|
350
|
895
|
840
|
24*30
|
|
800
|
800
|
517
|
610
|
400
|
1010
|
950
|
24*33
|
|
900
|
900
|
567
|
660
|
470
|
1110
|
1050
|
28*33
|
|
1000
|
1000
|
617
|
712
|
570
|
1225
|
1160
|
28*36
|
|
1200
|
0.6
|
1200
|
719
|
814
|
600
|
710
|
1400
|
1340
|
32*33
|
|
1400
|
1400
|
819
|
914
|
900
|
1625
|
1560
|
36*36
|
|
1600
|
1600
|
919
|
1036
|
800
|
1040
|
1825
|
1760
|
40*36
|
|
1800
|
1800
|
1021
|
1138
|
1180
|
2045
|
1970
|
44*39
|
|
2000
|
|
2000
|
1121
|
1238
|
|
1350
|
2265
|
2180
|
48*42
|
襯里材料的選擇
應根據被測介質的腐蝕性、磨損性及溫度來選擇。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠油耐磨性，聚四氟乙烯幾乎能耐出磷酸以外的強酸、堿腐蝕，介質溫度可達130℃，但不可磨損。聚氨酯橡膠有較好的耐磨損，但不耐酸、堿腐蝕，耐溫度性較差，介質溫度小于65℃.參考表如下：
|
襯里材料
|
主要功能
|
適應范圍
|
|
硬橡膠
|
1.開奶常溫下的鹽酸、醋酸、草酸、氨水、磷酸及 50%的硫酸、氫氧化鈉、氫氧化鉀。
2.忌強氧化劑
|
1.低于65℃
2.一般的鹽、堿、鹽溶液
|
|
軟橡膠
|
1.有較好的彈性，耐磨性能較好。
2.耐一般的低濃度酸、堿、鹽介質的腐蝕。
3.不耐氧化性介質的腐蝕。
|
1.低于65℃
2.測一般水、污水、泥漿、礦漿
|
|
聚四氟乙烯
(PTFE)
改性聚四氟乙烯(PEA)
|
1.塑料中化學性能最穩定的一種材料,能耐沸騰的鹽酸,硫酸,硝酸,也能耐濃堿和有機溶劑。
2.耐磨性和粘結性差。
|
1.-40℃～﹢130℃(PYFE)
-40℃~+200℃(PFA)
2.酸、堿等強腐蝕介質
3.衛生類介質
|
HD-LED-W衛生型電磁流量計的測量原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯(橡膠，特氟隆等)實現與流體和測量電極的電磁隔離。
導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:E=KBV- D
式中：
K---------儀表常數
B---------磁感應強度
V - --------測量管道界面內的平均流速
D--------測量管道的截面內徑
三、衛生型電磁流量計特點
-
采用快速鏈接方案，使用中的電磁流量計便于快速拆卸、安裝、清洗和維護；
-
采用16位嵌入式微處理器做信號處理，具有運算速度快，計算精度高，全數字化信號處理，抗干擾能力強，測量穩定可靠等特點；
-
新型的襯里工藝和襯里材料，使測量管內光潔如鏡，無阻流不見、無壓損，能有效防止測量流體殘余物在測量管中的堆積；
-
測量精度不受流體密度、粘度、溫度、壓力等變化的影響；
-
轉換器采用大屏幕高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，在強光下或夜晚都能清晰讀數；
-
轉換器具有雙向自動測量功能，可同時顯示流量百分比、瞬時流量、正、反向累積總量等測量參數；
-
轉換器具有多種輸出功能、電流輸出、脈沖輸出、RS232、RS485數字接口、以及GPRS無線數據遠傳等功能；
-
轉換器具有自診斷故障報警功能、空管檢測警報、流量上、下限超限報警、勵磁系統故障檢測警報等；
-
轉換器具有批量處理功能即定量控制功能。
四、主要技術性能指標
-
公稱通徑：DN10~DN200mm
-
公稱壓力：0.25MPa~1.6MPa
-
精 確 度：±0.2% ±0.5%(示值誤差)
-
測量范圍：0.01~10m/s
-
襯里材料：PFA
-
電極材料：不銹鋼OCrl8Nil2Mo2Ti、哈氏合金B(yǎng)、C、鈦Ti、鉭(Ta)、不銹鋼涂覆碳化鎢、特殊
-
介質溫度：普通橡膠襯里：－20～＋60℃
-
高溫橡膠襯里：－20～＋90℃
-
高溫橡膠襯里：－20～＋90℃
-
高溫型四氟襯里：－20～＋180℃
-
連接方式：ISO標準快速接頭
-
被測介質電導率：>20μS/cm
-
防護等級：IP68、IP65(可選)
-
電流輸出即頻率輸出：4~20mA(負載電阻≤500Ω)；頻率輸出：1-2000Hz
-
數字接口：RA232、RS485、HART等(可選)
-
電源：220V/AC或24V/DC
|
