將來自危險區的單通道熱電偶或毫伏信號，經隔離變送輸出單/雙路電流或電壓信號到安全區，儀表具有冷端溫度自動補償作用，可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，具有在線故障自診斷功能，用戶也可通過專用手持式中文編程器對本產品進行輸入信號類型及輸出量程的設置。
防爆標志：[Exia] ⅡC
通 道 數：單/雙通道
傳輸精度：±0.2%F.S（不包括冷端補償精度）
危險區允許輸入信號：
熱電偶：K、E、S、B、J、T、R、N
毫 伏：0~20mV、0~75mV、0~100mV信號類型和量程在訂貨時確定，也可自行編程。
向安全區輸出信號：
直流電流：4~20mA
注：需要0~10mA、0~20mA、0~5V、1~5V、0~10V等信號類型請在訂貨時確定，也可自行編程。
該安全柵繼電器輸出：
響應時間：小于20mS
允許（阻性）負載：AC125V 0.5A，DC24V 1A
輸出負載能力：
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
(需要更高負載能力時請在訂貨時說明)
國家防爆電氣產品質量監督檢驗中心（CQSTI）認證參數（1、2端子間）：
Um =250VAC/DC，Uo=11.2V，Io=17.3mA，Po=48.5mW
ⅡC ：Co=1.28μF，Lo=82.8mH,
ⅡB ：Co=8.82μF，Lo=248.4mH,
ⅡA ：Co=37.8μF，Lo=662.4mH,
冷端補償精度： ±1℃（預熱30分鐘）
安全柵功耗：
1.2W（24供電，單路20mA輸出）
1.8W（24V供電，雙路20mA輸出）
校 準：
本產品采用智能化數字化設計，可長期保證準確度在規定范圍之內。如需校準請選配本公司提供的專用
手持式中文編程器進行操作。
選型方法：
|
型 號
|
說 明
|
|
HD-DLSR-EX-4
|
╳
|
╳
|
╳
|
╳
|
液晶檢測端安全型
熱電偶輸入，單/雙路輸出
|
|
輸入通道
|
|
|
|
|
缺省為單通道
|
|
D
|
|
|
|
雙輸入通道
|
|
第一輸出
|
1
|
|
|
4-20mA
|
|
2
|
|
|
1-5V
|
|
3
|
|
|
0-10mA
|
|
4
|
|
|
0-5V
|
|
5
|
|
|
0-10V
|
|
6
|
|
|
0-20mA
|
|
7
|
|
|
1：1毫伏信號輸出
|
|
第二輸出
|
|
|
缺省無第二輸出
|
|
1
|
|
4-20mA
|
|
2
|
|
1-5V
|
|
3
|
|
0-10mA
|
|
4
|
|
0-5V
|
|
5
|
|
0-10V
|
|
6
|
|
0-20mA
|
|
通訊、報警功能(選此項則無第二輸出功能)
|
|
缺省為無通訊功能
|
|
T1
|
485通訊(僅單輸出）
|
|
T2
|
232通訊(僅單輸出）
|
|
A1
|
報警繼電器輸出（僅單輸出）
|
|
A2
|
報警繼電器輸出（雙輸出）
|
說 明:
1.單通道產品最多可以有兩路輸出；雙通道產品每通道只能對應一路輸出。
2.含通訊或報警產品僅單輸入，并且最多只有一路模擬信號（電流或電壓）輸出功能
3. 含報警產品需要說明是上限或下限報警方式（或通過本公司專用編程器修改），報警接點（常開或常閉）狀態。
4.選擇雙報警繼電器輸出時無模擬信號（電流或電壓）輸出功能。
5、雙通道產品輸入信號如需不同，請與本公司聯系特殊訂貨
6、熱電偶輸入類型以及對應輸出量程請在訂貨時注明．如用戶需自行編程，請選配本公司提供的專用手持式編程器進行操作。
7、當選擇為毫伏輸出時，即線性毫伏輸入與輸出之間為1:1 的線性比例關系；當輸入信號為熱電偶（非線性）時，其輸出的毫伏對應輸入熱電偶的毫伏電量（為同樣的非線性信號），并且不含溫度補償。

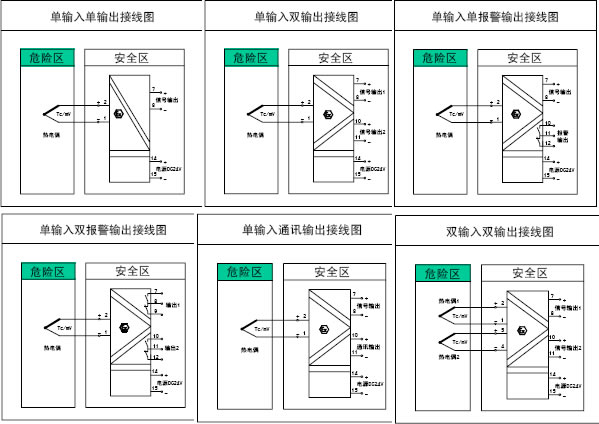

安全柵接線圖:
寬×高×深(18×100×115mm)
|
