HD-RZ系列阻旋料位開關是利用電機帶動葉片旋轉，當被測介質上升到葉片位置時，葉片受介質阻擋停止轉動，從而通過相關控制機構輸出開（通）或關（斷）的觸點信號反應被測介質的位置高度，并切斷電機電源使電機停止轉動；當介質下降離開葉片時，在彈簧的作用下，葉片恢復原位繼續轉動探測介質的位置變化。
RZ阻旋料位開關用于檢測固態物料（粉裝、顆粒）物位高度的現場控制設備，其獨特的密封設計、超強的過載保護能力以及簡易的安裝方式，使其廣泛用于飼料、食品、制藥、化工、塑料、建筑、肥料等行業。
技術參數：
1.供電電源：220VAC/110VAC/12VAC ，50/60Hz
2.消耗功率：4W
3.觸點容量：10A/250VAC SPDT （單刀雙擲）
4.葉片轉速：1RPM （轉/ 分）
5.力 矩：1.0 kg×cm
6.物料比重：≥0.5
7.工作溫度：-10 ～80℃（最高可達400℃）
8.絕緣電阻：≥100MΩ （500VDC ）
9.介電強度：1500V*1min
10.防護等級：IP65
11.葉片材質：SUS304

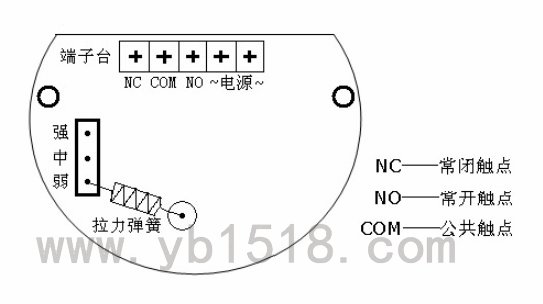

扭力調節
根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至最強，反之則調至弱。
※請勿隨意更換扭力彈簧，以免造成誤動作
安裝注意事項
1．安裝前請確認電源電壓是否與標識上面的電壓一致。
2．阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。
3．水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩等。
4．安裝前確認水平安裝還是垂直安裝。
5．水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。
|
