一、概述
HD-LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT4(隔爆型)、ExiaⅡCT4（本安型）。 適用于含有ⅡA、ⅡB、ⅡC類T1～T4溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
1.1產品特點
優質合金渦輪，具有更高的穩流和耐腐蝕作用
進口優質專用軸承，使用壽命長
計量室與通氣室隔絕，保證了儀表的安全性
可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
智能化儀表系數多點非線性修正
內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
儀表具有防爆及防護功能，防爆標志為ExdⅡBT4、ExiaⅡCT4，防護等級為IP65
系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
儀表系數、累計流量值掉電十年不丟
1.2主要用途
智能氣體渦輪流量計可廣泛應用于空氣，天然氣、煤制氣、液化氣、沼氣等各種氣體流量計量。
二、主要技術參數
2.1基本參數： 表一

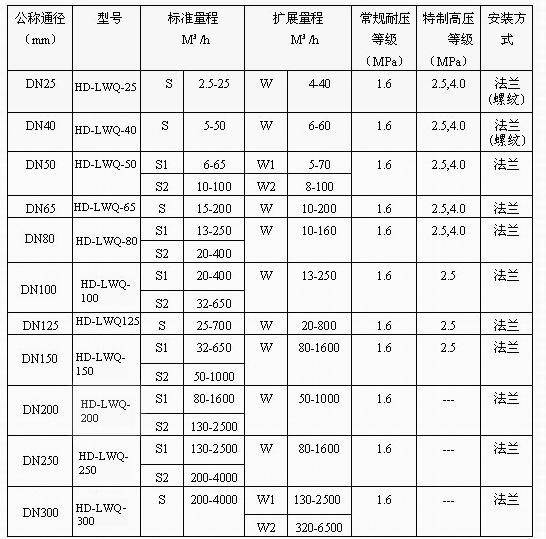

2.2 流量范圍及工作壓力： 表二

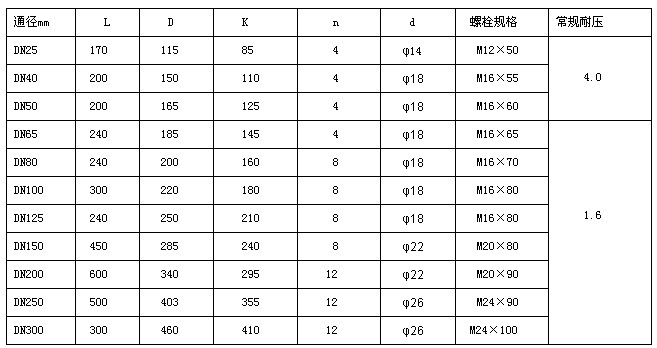

流量計外形如圖4所示，具體尺寸見表四
注：圖4所示為溫壓補償型儀表外形。
同口徑所有型號儀表傳感器部分尺寸一致。
四、安裝注意事項
安裝前，管道須吹掃干凈，以防殘?jiān)F屑影響流量計的正常運轉。
安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，注墨顯示正常，則流量計可安裝使用。
流量計安裝時法蘭恩還管道法蘭中間要加密封墊圈。
流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。
法蘭盤連接處管道內徑處不應該有突起相連接。
流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
流量計應安裝在便于維修、無強電磁干擾、無機械振動以及熱輻射影響的場所。
流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。
流量計室外安裝時，上部應有遮蓋物，以防雨水進入和烈日暴曬影響流量計使用壽命。
流量計可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。
為了不影響流體正常輸送，建議按圖2安裝旁通管路，在正常使用時必須關閉旁通管道閥門。
在管道施工時，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾動流動剖面。
采用外電源時，流量計必須有可靠接地，但不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的最高壓力（即鑒定證書上介質最大壓力），以免損壞壓力傳感器。 |
