HD-CR系列（包括300系列、500系列、600系列、800系列）超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。產品生產標準為CJ/T3063-1997，檢定規程為JJG198-1994。
CR系列超聲波流量計獨具五大技術特色。
① 陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑，粘接更加牢固，使用溫度可達160℃，特別適于聲傳感器，使傳感器的工程實用性大大提高。
② 微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
③ 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
④ 靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
⑤ 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
我公司現有多種類型超聲流量計供用戶選擇。
● 插入式超聲波流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
● 管段式超聲波流量計：需切開管路安裝，但以后的維護可不停產�？蛇x擇單聲道或三聲道傳感器。
● 外夾式超聲波流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
● 便攜式超聲波流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。
● 手持式超聲波流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。
● 防爆型超聲波流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本質安全型。
● 流量測量系統：由多臺超聲流量計和系統主站組成.適于多條管路的集中測量。
● 超聲波熱量計：用于供熱系統的熱量測量。
● 電池供電型超聲流量計：采用一節鋰電池供電的一體式超聲流量計。適于無市電供應的測量場合，一節電池可使用十年，具有多種測量功能。
HD-MQ系列超聲波明渠流量計，用于液體明渠流量測量，測量傳感器可采用超聲速度傳感器、帕氏槽、P－B槽、三角堰、矩形堰和全寬堰，并采用超聲液位測量。該系統明渠流量計測量準確、可靠。采用超聲速度傳感器時，可測量大型渠道或涵洞的液體流量。
● 堰槽式明渠流量計：可使用帕氏槽、P－B槽、三角堰、矩形堰、全寬堰進行明渠流量測量，液位傳感器采用超聲傳感器。
● 超聲式明渠流量計：采用超聲傳感器測量流速及液位。測量準確度高，適于大型渠道和涵洞的流量測量。根據測量準確度要求，超聲速度測量可選擇單聲道、雙聲道和三聲道。
|
|
|
轉換器
|
 |
|
 |
|
|
|
|
壁掛式轉換器
|
|
盤裝式轉換器
|
|
一體式轉換器
|
防爆型轉換器
|
|
|
傳感器
|
|
|
|
|
|

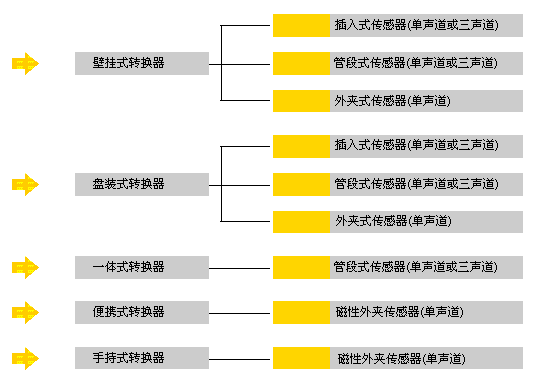

● 轉換器分為三種型式：壁掛式轉換器 盤裝式轉換器 一體式轉換器
|
|
● 轉換器外觀結構
|
 |
|
|
|
|
|
|
|
|
壁掛式轉換器
重量：1.2kg
|
|
盤裝式轉換器
重量：0.8kg
|
|
一體式轉換器
|
|
防爆型轉換器
重量：4kg
|
|
|
● 轉換器外形尺寸和安裝方法
|
|
|
|
壁掛式轉換器
|
|
|
|
盤裝式轉換器
|
|
|
|
一體式轉換器
|
|
|
|
防爆型轉換器
|
|

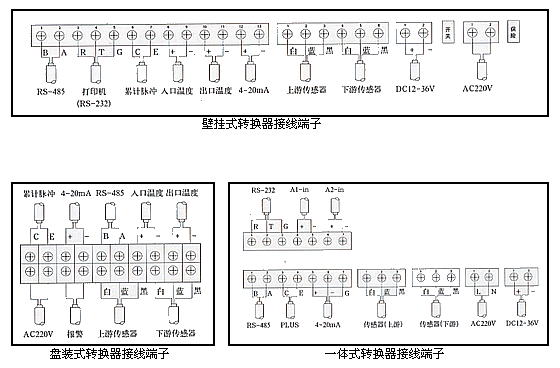

● 轉換器接線端子
|
|
|
|
● 傳感器分為三種型式：插入式傳感器 管段式傳感器 外夾式傳感器
|
|
● 傳感器外觀結構
|
 |
|
|
|
 |
|
 |
|
插入式傳感器
重量：0.7kg/支
|
|
單聲道管段式傳感器
重量：見數據表
|
|
三聲道管段式傳感器
重量：見數據表
|
|
外夾式傳感器
重量：0.2kg/支
|
|
|
● 傳感器的外形尺寸和安裝方式
|
|
|
|
插入式傳感器外形尺寸和安裝方式
|
|
|
|
外夾式傳感器外形尺寸和安裝方式
|
 |
|
 |
|
 |
|
適用管徑DN80-2000mm
|
|
適用管徑DN20-65mm
|
|
|
|
|
管段式傳感器外形尺寸和安裝方式
|
|
管段式傳感器數據表
|
|
內徑
|
重量
|
安裝長度L（mm）
|
法蘭尺寸
|
|
D
|
D0
|
N x A
|
|
單聲道
|
20
|
7.8
|
280
|
110
|
79.5
|
4 x 16
|
|
25
|
8.2
|
280
|
110
|
79.5
|
4 x 16
|
|
32
|
9.5
|
280
|
120
|
89.0
|
4 x 16
|
|
40
|
10.1
|
280
|
120
|
89.0
|
4 x 16
|
|
50
|
12.2
|
280
|
150
|
120.5
|
4 x 20
|
|
65
|
14.5
|
280
|
180
|
139.5
|
4 x 20
|
|
80
|
17.5
|
280
|
190
|
152.5
|
4 x 20
|
|
100
|
19.2
|
280
|
230
|
190.5
|
4 x 20
|
|
單聲道
三聲道
|
125
|
19.6
|
290
|
255
|
216
|
8 x 22
|
|
150
|
25.1
|
310
|
280
|
251.5
|
8 x 22
|
|
200
|
40.8
|
340
|
345
|
298.5
|
8 x 22
|
|
250
|
61.0
|
370
|
405
|
362.0
|
12 x 26
|
|
300
|
89.2
|
410
|
485
|
432.0
|
12 x 26
|
|
350
|
97.2
|
440
|
535
|
476.0
|
12 x 30
|
|
400
|
102.3
|
480
|
600
|
540.0
|
16 x 30
|
|
450
|
113.5
|
510
|
635
|
578.0
|
16 x 33
|
|
500
|
147.8
|
550
|
700
|
635.0
|
20 x 33
|
|
600
|
211.5
|
620
|
815
|
749.5
|
20 x 36
|
|
700
|
331
|
690
|
915
|
850
|
24 x 36
|
|
800
|
489
|
750
|
1046
|
970
|
24 x 40
|
|
1000
|
810
|
890
|
1288
|
1200
|
28 x 44
|
|
1200
|
1280
|
1030
|
1522
|
1434
|
32 x 44
|
|
1400
|
1805
|
1160
|
1778
|
1670
|
32 x 48
|
|
1600
|
2301
|
1290
|
1982
|
1874
|
36 x 48
|
|
1800
|
3205
|
1430
|
2236
|
2114
|
36 x 52
|
|
2000
|
4089
|
1560
|
2446
|
2324
|
40 x 52
|
|
|
�、贊M足直管段長度要求（直管段長度，是指測量點距阻力件的距離）。直管段要求一般為前10倍管徑，后5倍管徑。當流速低于3m/s時，直管段要求可為前5倍管徑，后3倍管徑。
②直管段部分表面平滑、較新、圓度較好。

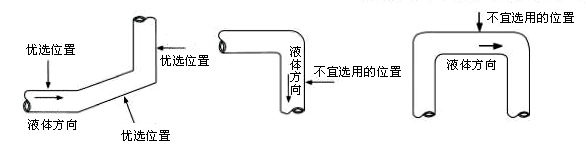

③首選液體向上（或斜向上）流動的豎直管路，其次是水平管路，盡量避開液體向下（或斜向下）流動的管路，防止液體不滿管。測量點不要選在管路走向的最高點，防止管路內因有氣泡聚集而造成測量不正常。
|
|
|
|

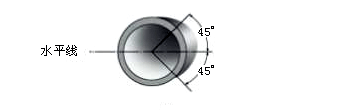

④水平管路測量點應選在自水平線±45°范圍以內，避開管路頂部氣泡。
|
|
|
|

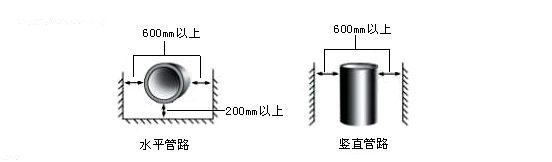

⑤安裝空間要滿足下圖所示要求
|
|
|
|
⑥電纜的敷設
|
|
傳感器與轉換器之間連接電纜的敷設要安全、可靠。
地下敷設時，電纜必須穿金屬管，防止電纜被軋斷或老鼠咬斷。
電纜外徑7毫米，每對傳感器2根電纜，金屬管內徑要大于25毫米。
架空敷設線桿跨距超過20米時，必須做加強線，防止風力過大時將電纜扯斷。
與其它電纜敷設同一電纜溝時，需穿金屬管，以提高抗干擾性能。
|
|
|
|
管段式超聲流量計
|
|
|
管徑范圍
|
DN80～4000
|
DN20～2000
|
DN20～4000
|
|
|
0.01～12
|
|
準確度（%）
|
單聲道
|
三聲道
|
單聲道
|
三聲道
|
1.5
|
|
1.0
|
0.5
|
1.0（校正0.5）
|
0.5
|
|
測量液體
|
水、河水、海水、石油、化學液體等均質液體
|
|
管道材質
|
金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材料（如PVC，有機玻璃等）
|
|
管襯材質
|
玻璃鋼、砂漿、橡膠等
|
|
信號輸出
|
1.4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。
2.累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。
3.RS-485：光電隔離，波特率可選擇，傳輸距離大于1.6km。
4.打印機：RS-232串口模式。打印機為選配件。
|
|
鍵盤
|
4 x 4 漢字鍵盤或 1 x 4 英文鍵盤
|
|
顯示器
|
2 x 10 漢字顯示或 2 x 16英文顯示
|
|
測量功能
|
顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。
|
|
數據存貯
|
可儲存前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
|
|
環境溫度
|
轉換器：-10～45 ℃（特定環境請說明）
傳感器：-30～+60 ℃（常溫型）
-30～+160 ℃（高溫型）
|
|
傳感器材質
|
不銹鋼和陶瓷
|
不銹鋼和普通碳鋼
|
常溫型為尼龍
高溫型為合金鋁
|
|
傳感器承壓能力
|
管內部分壓力小于2.5MPa
|
DN20～700mm小于2MPa
DN800～2000mm小于1MPa |
與管內壓力無關建議不浸水工作 |
|
傳感器防護等級
|
IP68
|
|
轉換器防護等級
|
壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67
|
|
防爆等級
|
[Exib]IIBT6
|
|
傳感器電纜長度
|
小于400m
|
小于400m
|
小于300m
|
|
傳感器電纜型號
|
SEYV-75-2（直徑7mm）
|
|
工作電源
|
AC220V ± 10% ，DC12～36V ， 功率0.5W
|
|
轉換器外形尺寸
|
壁掛式：213 x 185 x 107mm 盤裝式：16 x 80 x 250mm
一體式：185 x 140 x 100mm
|
|
傳感器外形尺寸
|
220x20（桿部）x50（連接部）mm
|
見管段傳感器數據表
|
60x40x35mm
|
|
轉換器重量
|
壁掛式：1.2kg 盤裝式：0.8kg 一體式：1.4kg
|
|
傳感器重量
|
0.7kg/支
|
見管段傳感器數據表
|
0.2kg/支
|
|
熱量測量功能
|
測量供熱、熱損耗、入口溫度、出口溫度。
|
|
|
技術選型以前，請仔細閱讀“技術參數”一節。
|
|

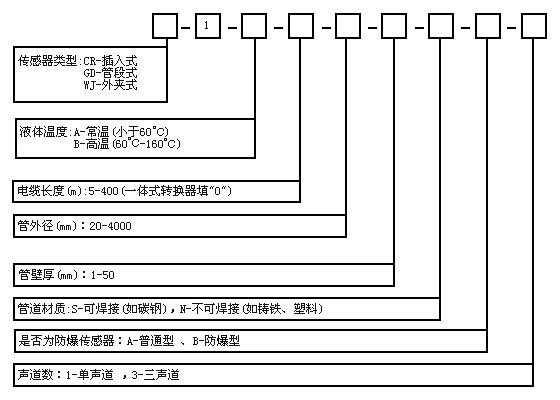

● 傳感器選型編碼
|
|
|
|
例如：選型插入式單聲道傳感器，液體常溫，電纜長度15m，管外徑325mm，壁厚10mm，管道材 質為鋼，非防爆。選型編碼為：CR－1－A－15－325－10－S－A-1
|
