1、防爆熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ㄎ锏?200°C~500°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
·壓簧式感溫元件，抗振性能好；
·測量精確度高；
·毋須補償導線，節省費用；
·進口薄膜電阻元件，性能可靠穩定。
防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
產品執行標準
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
|
防 爆 級 別
|
防 爆 證 號
|
認 證 機 構
|
|
d‖BT4
|
GYB96450
|
NEPSI
|
|
d‖BT4
|
GYB96453
|
NEPSI
|
|
d‖CT5
|
GYB98339
|
NEPSI
|
|
d‖CT5
|
GYB97197
|
NEPSI
|
|
ia‖CT6
|
GYB99412
|
NEPSI
|
|
型 號
|
分 度號
|
測溫范圍
|
精度等級
|
允許誤差
|
|
WZP
|
Pt100
|
-200-+500
|
A級
|
±(0.15+0.002) ltl
|
|
B級
|
±(0.30+0.005) ltl
|
|
WZC
|
Cu50 Cu100
|
-50-+100
|
---
|
±(0.30+0.005) ltl
|
8、防爆分組形式
9、電氣設備類型
I類------煤礦井下用電氣設備
II類-----工廠用電氣設備
10、防爆等級
防爆熱電阻的防爆等級按其使用于爆炸性氣體混合物最大安全間隙分為A B C三級。
|
類 別
|
級 別
|
最大試驗安全間隙（MESG）mm
|
|
II
|
A
|
0.9≤MESG
|
|
B
|
0.5
|
|
C
|
MESG≤0.5
|
11、溫度組別
防爆熱電阻的溫度組別按其外露部分允許最高面溫度分為T1—T6
|
溫 度 組 別
|
允許最高表面溫度 ℃
|
|
T1
|
450
|
|
T2
|
300
|
|
T3
|
200
|
|
T4
|
135
|
|
T5
|
100
|
|
T6
|
85
|

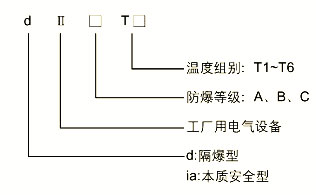

12、防爆級別
EXdII□T□
EXiaII□T□
防護等級 :IP65
13、接線盒形式
●dⅡBT□級 ●dⅡCT□級
|
