電接點壓力表 |
|
產品型號： |
HDYX系列 |
產品報價： |
 |
產品特點： |
壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸 汽等壓力。 |
|

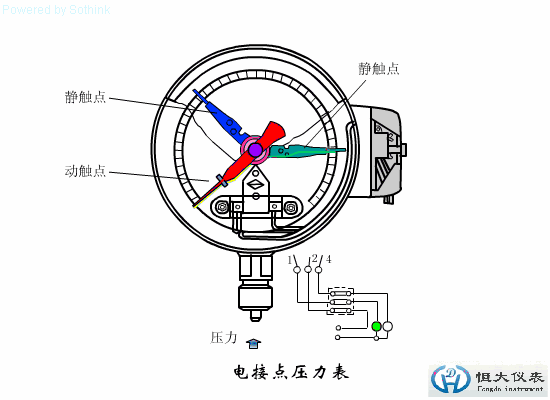

壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸 汽等壓力。儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。
廣泛應用于機械、化工、石油、冶金、電力等工業生產過程。

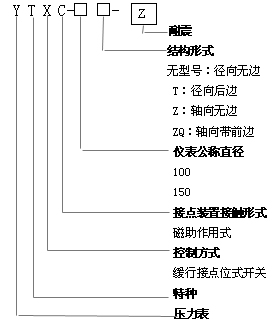

型號規格
技術參數：
|
型號
|
|
|
|
|
|
|
|
結構形式
|
軸向帶前邊
|
徑向無邊
|
徑向帶前邊
|
|
測量范圍
MPa
|
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
|
|
精確度%
|
± 1.6
|
|
接點電參數
|
工作電壓
|
380VAC;220VDC
|
|
最大工作電流
|
1A
|
|
持續電流
|
0.6A
|
|
最大功率
（無感負載）
|
20VA
|
|
連接器
|
X14K4P
|
防水接線盒
|
X14K4P
|
防水接線盒
|
X14K4P
|
使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準：Q/320211 DGH05-2004
外形尺寸：
| 型號 |
外形尺寸mm |
| D |
D1 |
D2 |
D3 |
A |
B |
C |
E |
d |
d0 |
M |
| YTXC-100-Z |
100 |
120 |
96 |
/ |
44 |
38 |
/ |
12.5 |
/ |
/ |
20×1.5 |
| YTXC-100ZQ-Z |
100 |
130 |
96 |
/ |
42 |
33 |
34 |
8.5 |
118 |
5.6 |
| YTXC-100TQ-Z |
100 |
125 |
96 |
102 |
44 |
38 |
/ |
9.5 |
118 |
5.6 |
| YTXC-150-Z |
150 |
164 |
136 |
/ |
50 |
44 |
/ |
16 |
/ |
/ |
| YTXC-150ZQ-Z |
150 |
177 |
136 |
/ |
50 |
43 |
55 |
14 |
165 |
5.6 |
| YTXC-150TQ-Z |
150 |
177 |
136 |
144 |
50 |
44 |
/ |
18 |
165 |
5.6 |

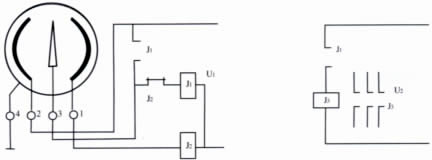

接線示意圖：
使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
低電壓大電流時宜配用本公司生產的YXC型保護繼電器。 |
