隔膜壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。
結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形,壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
溫度特性
由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量?jī)烧咧汀?/span>
1、精度等級 1.5級
2、測量范圍（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊規格請?jiān)谟嗀洉r(shí)注明)
3、隔膜材料 PTFE聚四氟乙烯薄板
4、內部填充工作液（1）硅油
（2）根據客戶需求填充
5、工作條件
（1）溫度環境溫度 - 20~+［1］55℃。被測介質溫度- 20~+55℃
（2）工作壓力靜負荷：用至測量上限值的3/4
交變負荷：用至測量上限值的2/3
短時壓力：用至測量上限值
6、連接尺寸
(1)螺紋連接：M20*1.5(G3/8″ G1/2″)
(2) 法蘭連接 A：機械工業部標準JB81-5 《平焊鋼法蘭》
B:化學工業部標準《耐酸平焊鋼法蘭》
C:本公司法蘭標準
D:根據用戶需求定制
7、知識儀表外徑（φ75mm） φ100mm
8、型號及形式
產品型號連接形式使用范圍
YTP-75S 螺紋連接用于測量強腐蝕性介質的壓力。如：氯氣，鹽酸，硝酸等。
YTP-100S 螺紋連接同上
YTP-75SF 法蘭連接用于腐蝕性強烈，粘度較大，易結晶介質的壓力
YTP-100SF 法蘭連接同上
尤其對于帶軟連接管的隔膜壓力表，由于受壓部與通用型壓力表安裝位置不同，會產生如圖所示的液位差的影響量△P。
四、隔膜壓力表的耐蝕性的說明
隔膜壓力表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料:0Crl7Nil2Mo2(316);蒙乃爾合金(Cu30Ni70);哈氏合金(H276C);鉭(Ta)及氟塑料(F4)。
法蘭材料：不銹鋼0Crl7Nil2M02(316)；不銹鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
五、隔膜壓力表的型號標記示例介紹
標記1；Y-100B/SR/MF（A）316/4MPa/50-4.0HGJ46
通用儀表為Y-100B不銹鋼壓力表，連接式為SR散熱式，采用敞開凸面法蘭MF隔離器（法蘭）材料為碳鋼，膜片材料為316不銹鋼，測量范圍0～4MPA，法蘭標50-4.0HGJ46
標記2；YSG-2/ZMG（B）哈/1MPa/20-4.0Hgj47
通用儀表為YSG-2電感壓力變送器，連接形式為直接。采用工字型法蘭MG，隔離器（法蘭）材料為1CR18Ni9，膜片材料為哈式合金，測量范圍0～1MaA，法蘭標準為20-4.0HGJ47 .
六、訂貨須知
1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
2、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明。
隔膜壓力表的隔膜材質的選擇：對強酸類介質應該選用HC HB TA 膜片，最好要襯四氟，對強堿類要用316L膜片就可以了。

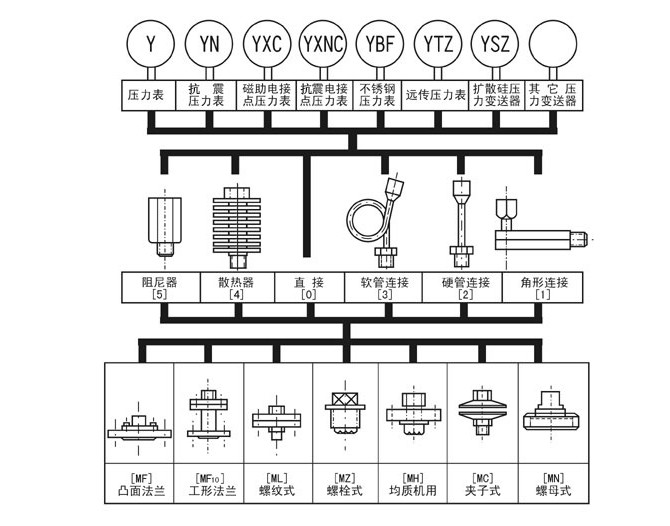

□－－－選配壓力表型號
□－－－隔膜膈離器型式
L－螺紋式（≤60MPa)
F－法蘭式(≤25MPa)
F10－工字形法蘭式(≤4MPa)
C－夾子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均質機用(10～60MPa)
□－－－連接的代號
0）直接（被測介質溫度＜80℃）
1）角形（被測介質溫度＜150℃）
2）硬管（被測介質溫度＜200℃）
3）軟管（1米.2米.4米.6米）
4）散熱器（被測介質溫度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗?fàn)柡辖稹€g片、氟塑料
□－－－測量范圍
□－－－法蘭標準代號

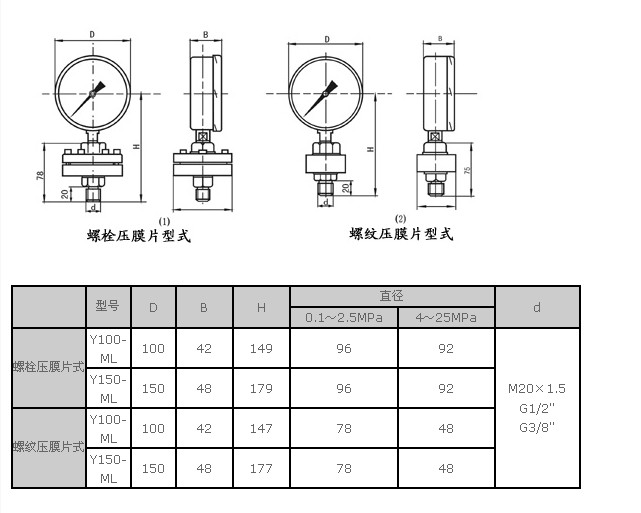

□ML螺紋式隔離器型式
儀表型式 |
