在電磁流量計中，應從變送器和轉換器兩部分采取措施，來消除或抑制90°干擾。
1、從變送器部分采取措施

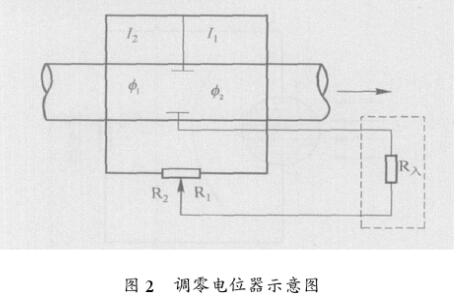

在電磁流量計變送器的結構上，注意使閉合回路的平面保持與交變磁力線平行，避免磁力線穿過閉合回路，并設有千擾調整機構，以減少千擾信號et。另外，在變工干送器上設置調零電位器。如圖2所示。從一根電極上引出二根導線，并分別繞過磁極形成兩個回路，當及共護制有磁力線穿過此閉合回路，必然在兩個回路內產生方向相反的感應電勢，因此，在兩個回路中有相反方向的電流I1、I2。通過調零電位器，使兩個回路中產生的電流I1、I2在R入上產生的電勢相互抵消，以減少90°干擾信號。

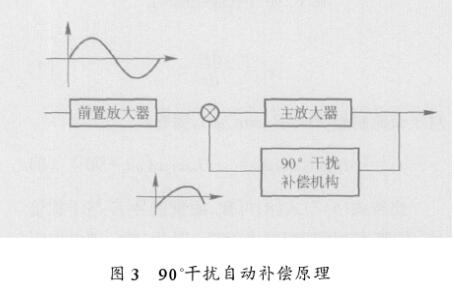

對于正交干擾，除了變送器的干擾調整機構調零以外，轉換器中也要設置抗干擾機構，以消除變送器中剩余的正交干擾信號。否則，這些剩余的正交千擾信號同樣會被放大器放大，嚴重影響僅表正常工作。為此，在主放大器的輸出端設置抑制和補償90干擾的機構，如圖3所示。
經主放大器放大后的90°干擾信號，被鑒別和分離出來，然后再反饋到主放大器的輸入端，以抵消輸入端進來的90°千攏信號。
