與其他幾種流行的流量計一樣，V錐流量計也是一種壓差(或“DP”)流量計。這些儀表均按照DP流量裝置的相同原理工作。這是管道中的障礙物(即，可用于流體的橫截面面積的減�。⿲�(dǎo)致流速的增加和壓力的相應減小。因此，通過測量上游壓力，溫度以及上游橫截面和最小橫截面之間的靜壓力之差，可以確定流量，只要已知流體特性即可。通過應用質量和能量守恒定律來確定流量。但是，V錐表設計與其他DP表類型之間存在重要差異。這些差異為V型錐表提供了重要的性能優勢。
這些優勢包括V-Cone儀表能夠在非常短的上游和下游直管長度下運行，產生較低的總壓力(或”壓頭損失”)，產生非常穩定的DP并具有較大的量程比的能力。產生相對較低的信號噪聲并很好地應對氣流中的液體和微粒。

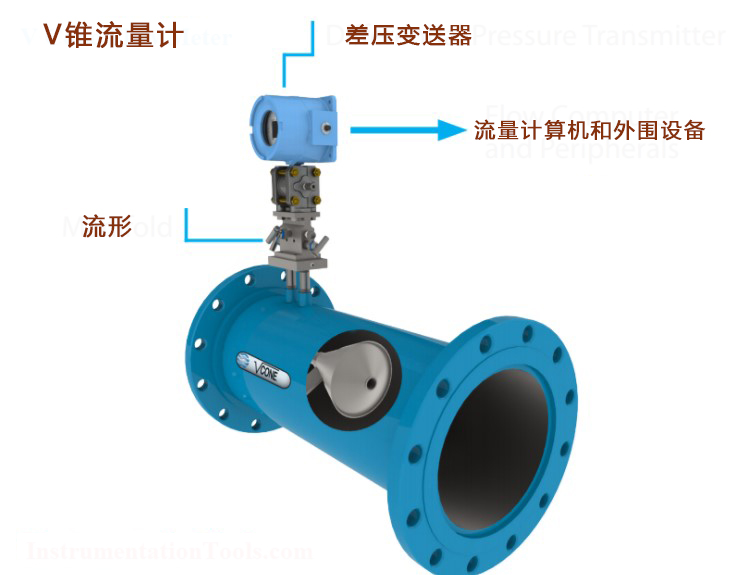

錐形儀表(例如V型錐體)是專有儀表，本質上是倒置的文丘里管。如下圖所示，流體繞著中心錐流動，而不是在管道中收縮。
圓錐流量計已被證明是受歡迎的，因為它聲稱在流量計提供準確測量之前，需要很少的上游直管。該好處是由于流體在圓錐體周圍流動，被稱為”調節”流體。
錐形儀表的缺點之一是缺乏管理此類儀表的標準，因為它們已經是專有設備，并且缺乏獨立的數據來提供對性能要求的信心。
與按照ISO 5167規定的公差制造的文丘里管，孔板和噴嘴不同，錐度儀的制造并未達到規定的公差，必須在使用前進行單獨校準。
工作原理
V錐流量計是差壓型流量計。壓差式流量計背后的基本理論已經存在了一個多世紀。
其中的主要理論是伯努利定理，用于在封閉管道中保持能量。這說明對于恒定的流量，管道中的壓力與管道中速度的平方成反比。
簡單地說，壓力隨著速度的增加而減小。例如，當流體接近V型錐流量計時，其壓力將為P1。

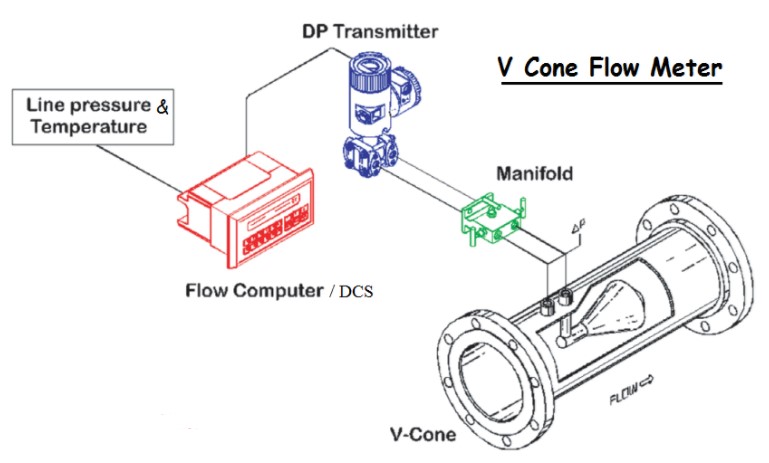

如圖1所示，隨著流體在V型錐面的狹窄區域內的流速增加，壓力下降至P2。P1和P2均在V型錐流量計的分接頭上使用各種差壓傳感器進行測量。
由V錐流量計創建的DP將隨流速呈指數增加和減少。當縮管占據更多的管道橫截面積時，在相同的流量下會產生更多的壓差。
Beta比等于圓錐體最大橫截面的流量面積(轉換為等效直徑)除以儀表的內徑
低于孔板和文丘里管對安裝效果的敏感性
較短的安裝長度
壓力損失比孔板少
晶圓(在法蘭之間)版本
對濕氣流量測量應用有效
V錐流量計的缺點：
缺乏標準
沒有比” ISO 5167”米更多的數據
壓力損失高于文丘里管 |
