為了使儀表可靠接地，提高測量精度，不受外界寄生電勢的干擾，一次儀表應有良好的單獨接地，一般接地電阻應小于10Ω。在連接傳感器的管道內若涂有絕緣層或是非金屬管道時，傳感器兩側應裝有接地環。此外，一，二次儀表間的回路接地及屏蔽接地也應予以足夠的重視。
a）接地環的選擇

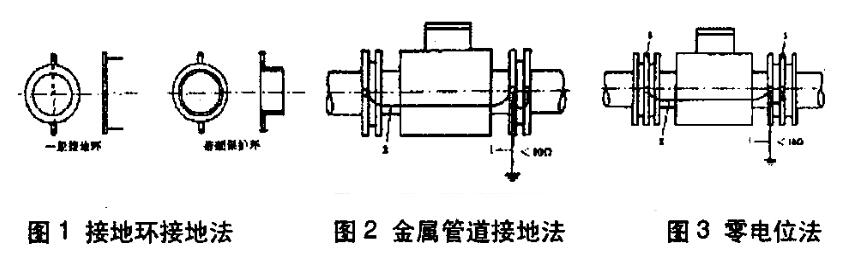

若連接儀表的管道是絕緣性的（相對于被測介質），則要用接地環。如圖1所示，接地環分為普通型和帶頸保護型，帶頸保護型具有良好的抗磨損性，以保護進、出口端的村里，延長儀表的使用壽命。常用接地環材質有不銹鋼、哈氏合金、鈦、鉭、鉑等，接地環材質應與被測介質的腐蝕性相適應。
其接地措施一般有如下三種
①在金屬管道上安裝時，金屬管道內壁沒有絕緣涂層，則接地安裝方式見圖2。
②在塑料管或有絕緣涂料、油漆襯里的管道上安裝時，傳感器的兩端面應安裝有接地環（或帶有接地電極的短管），使管內流動的被測介質與大地短路，具有零電位，如圖3所示。否則電磁流量計無法正常工作。

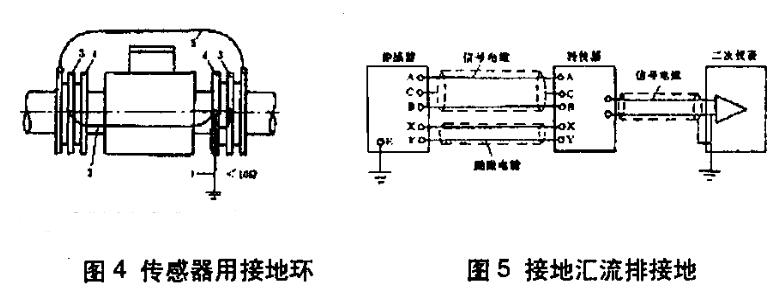

③在陰極保護管道上的安裝時，由于防止電解腐蝕的管道通常其內壁或外壁是絕緣的，因此被測介質沒有接地電位，傳感器必須使用接地環，如圖4。安裝時要注意：接地環要裝在傳感器的兩個端面上，他們必須與連接管道的法蘭絕緣，通過接地與傳感器接地環相連，接地環的材質應能耐介質的腐蝕；傳感器兩側連接管的法蘭應該用截面積為16mm²的銅導線繞過傳感器連接，使陰極保護電位與傳感器之間隔離。
工作接地的作用是保證儀表精確可靠地工作，保護接地的作用是保護設備和人身安全。對于電磁流量計，其信號回路接地一般在現場，其屏蔽層接地在控制室一側，通過接地匯流排接地，如圖5所示
|
