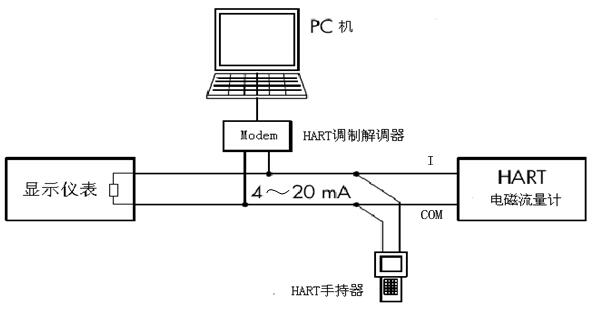

2、HART 總線現場網絡圖

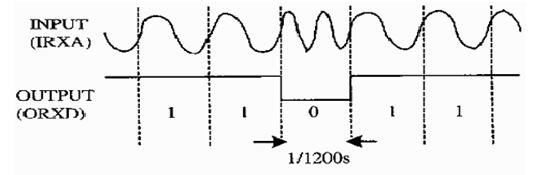

HART總線的特點是利用4-20mA信號線傳輸數據信號，所以既可以節省現場的數據通訊線，又能實現數據通訊,非常適合現場應用。由HART總線組成的其現場網絡如下圖所示。
3、HART使用功能儀表注意事項
1）手持器和HARTMODEM并聯在電磁流量計電流輸出的負載兩端沒有極性；
2）回路中的電阻應大于200Ω，小于500Ω；
3）手持器、HARTMODEM不能串入電流回路；
注意：
1、電磁流量計用手持器和HARTMODEM設置參數，儀表應設通訊地址為非0值，波特率為4800。
2、若儀表通訊方式、地址及波特率設置不正確，手持器和HARTMODEM將不能設置參數。
