1.渦輪流量計傳感器的線性特性

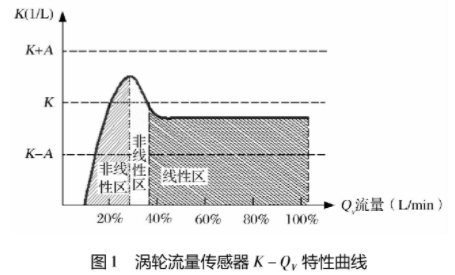

K-Qv特性曲線說明f-Qv特性曲線全量程存在非線性,特別是高粘度介質，且有一定規律,如圖所示1。
根據理論分析,渦輪流量傳感器K-Qv理想特性曲線是平行于Qv軸的直線,但由于流體粘力特性的影響和葉輪上所受阻力矩作用的結果,實際的特性曲線具有高峰特征,高峰出現在傳感器上限流量的20%~30%處,產生高峰特征的原因是:當流量減小到某一數值(通常為20%~30%上限流量)時,作用于渦輪上的旋轉力矩和粘滯阻力矩都相應地減小。但粘滯阻力矩減小更顯著,所以渦輪的轉速反而提高,特性曲線出現高峰,隨著流量的進一步減小,這樣使作用在渦輪.上的所有阻力矩的影響相對突出,渦輪轉速降得快,特性曲線明顯下降,相反，當流量增大到超過某--值時,作用在渦輪上的旋轉力矩增大，當與阻力矩達到平衡時,特性曲線就顯得較平直。
為了獲得高測量準確度，渦輪流量傳感器的使用范圍應選在特性曲線的線性段。

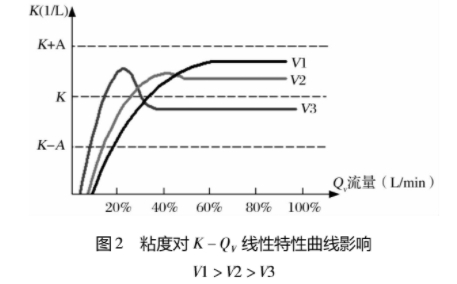

另外,被測流體物理特性對渦輪流量傳感器線性有影響，其中流體粘度影響最大,這一點必須清楚,由于流體皆具有粘性,使得流體對渦輪產生粘滯阻力距,被測流體的變化,對流量計特性的影響較大,定性的分析,隨著流體粘度的增大,對于任意口徑的傳感器來說，它的線性范圍縮小，對一-定口徑的傳感器而言,粘度變化對線性特性曲線的下限流量處影響最大,隨著流量的增大影響反而減小。對不同口徑的傳感器來說,口徑越大,粘度變化對線性特性的影響越小,口徑越小，影響越大,如圖2所示。
由此可以看出,不管什么樣的流體介質,粘度對傳感器測量的線性特性都有影響,因此,在全量程范圍內,按照JJG1037-2008要求,數字式流量二次儀表只能利用儀表系數K的線性段30%Qmax.以上,對于30%Qmax.以下重復性好的非線性段,無法使用,大大縮了渦輪流量計的使用范圍,造成資源的浪費。

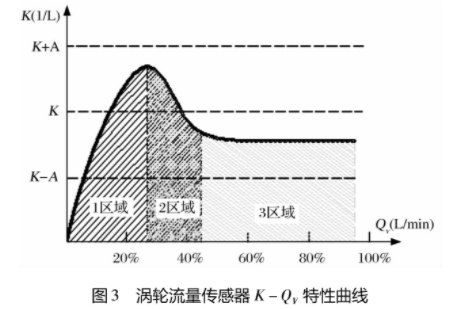

為了擴展渦輪流量計的使用范圍,可以像圖3那樣，將渦輪流量計流量測量范圍分段線性化處理(前提是:渦輪流量傳感器標定時,重復性滿足使用精度的五分之--)，依據渦輪流量計K-Qv理論特性曲線規律，劃分成3段以上，采用10分段或20分段的智能流量=_次儀表，進行ƒ-Qv變換,即可達到全量程滿足使用精度的目的,使用這種分段線性化處理渦輪流量計方法,可以擴展渦輪流量計的測量范圍,減少渦輪流量計報廢,節約工廠資源。.
2.非線性處理方法:分段線性化
在實際測量數據處理過程中,最小二乘法是線性化數據處理的基石，在非線性化傳感器輸出過程中,分段線性化處理對傳感器全量程輸出準確度提高有特殊貢獻。

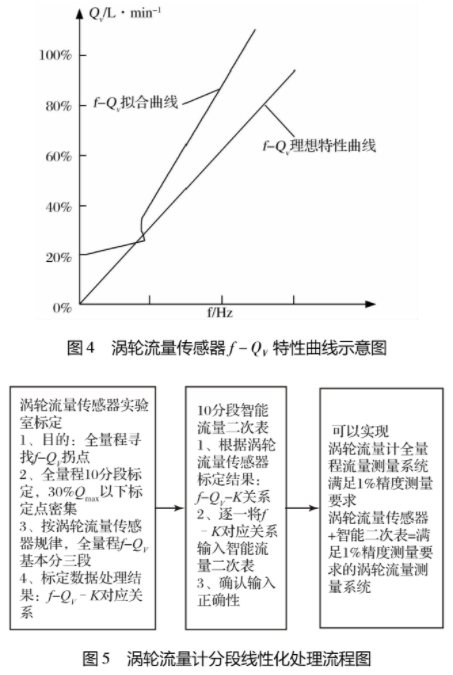

實際上，在渦輪流量校準過程中,流體經過渦輪流量傳感器將非電量信號流速(V)轉換成電量信號一ƒ(Hz)。我們依據實際流量Qv(l/min)經流量傳感器變換成電量信號頻率ƒ(Hz)的對應關系,即ƒ-Qv函數關系,進行-元線性回歸分析,擬合出渦輪流量傳感器ƒ-Qv特性曲線,發現渦輪流量傳感器ƒ-Qv曲線與渦輪流量傳感器K-Qv特性曲線反映規律特性一致，如圖1和圖4對應關系，它具有非線性特點,且在流量30%Qmax以上具有線性特點，因此我們可以采用全量程分段線性化處理的方法,每一段采用最小二乘法處理ƒ和Qv數據,擬合出ƒ-Qv擬合曲線,如圖4所示。渦輪流量計分段線性化處理流程圖見圖5。
|
