孔板流量計測量系統主要由標準孔板、引壓管、三閥組、差壓變送器、控制器等組成,如圖3所示,附加裝置有隔離器、冷凝罐等�？装甯叩蛪簜�(cè)引壓管測定的差壓值經差壓變送器轉換為4~20mA標準電信號傳送到機柜間和中控室;按取壓方式標準孔板有角接取壓、法蘭取壓、徑距取壓三種方式,按孔板類型有標準孔板、內藏孔板、限流孔板、環形孔板等。標準孔板流量計適用范圍有公稱直徑:15mm≤DN≤1200mm;公稱壓力:PN≤40MPa;工作溫度:-50℃≤DN≤550℃;適用量程比:4︰1~3︰1;測量精度:0.5級、1.0級。
安裝要求

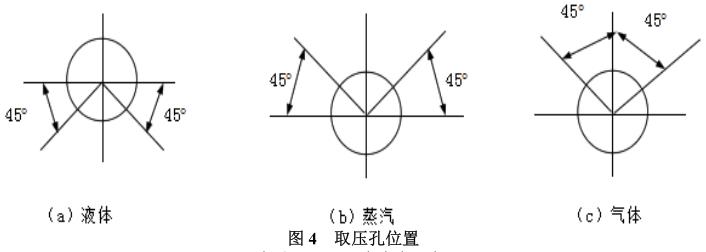

1. 取壓孔角度。測量介質為氣體時,取壓孔設在管道上半部,與管道垂直中心線成0°~45°夾角,可以避免引壓管積液;測量介質為液體時,開孔在管道下半部,與水平中心線成0°~45°夾角;測量介質為蒸汽時,開孔在管道上半部,與管道水平中心線成0°~45°夾角,如圖4所示。
2.引壓管敷設。根據物料的特性及測量要求,坡度應不小于1︰12,材質需要耐腐蝕,測量粘度高的介質時需增大引壓管的傾斜度,其傾斜角度應能保證能排凈管內氣體或積液。引壓管長度盡可能短,高低壓引壓管高度要一樣,容易冷凝、結晶的介質還需要增加伴熱和保溫措施。
3.取壓孔要求。取壓孔中心線與孔板上下游端面的距離為25.4±0.8mm;取壓孔的中心線和孔板上下游2D內圓柱的中心線垂直,孔板兩端面和取壓孔軸線向外傾斜夾角應小于3度。取壓孔直徑應小于0.08D。
4.孔板方向。根據介質流動方向,孔板有正反面安裝要求,孔板裝反儀表輸出會偏小;而且被測介質應充滿全部管道并且連續流動,且在通過孔板時時應不發生相變;節流孔板安裝前,要用蒸汽對介質管道進行吹掃,避免焊渣、鐵屑等高速流動撞擊損傷節流孔板。
5.直管段要求。任何局部阻力均會引起流速在截面上重新分布,使得流量系數變化,所以在節流裝置的上、下游必須配置一定長度的直管段,一般要求前10D,后5D,如條件不滿足,需安裝整流器;在孔板前后距離為兩倍于管徑的管道內壁上,不應有凸出物和明顯的粗糙或不平,如介質溫度計最好安裝在孔板流量計后面,否則會對測量產生影響。
