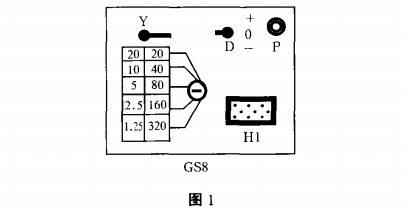

電磁流量計其轉換器主要為SCI00AS和T900兩種型號,精度為0.5級,主要用在糖化水量控制及麥汁流量計量。為了保證流量計的計量精度以及IS09001質量管理體系的要求，我們每年對其進行一次周期校驗。如果每臺每年都送到廠家去校驗,不僅拆卸運輸麻煩、運輸及檢測費用高、檢驗周期長,而且必定影響生產。傳感器模擬信號發生器CS8(圖1),進行自行校驗。
下面我把用GS8對電磁流量計的校驗方法介紹下：
a、切斷轉換器電源;
b、打開其接線盒的蓋子;
c拆下接線端子1、2.3.7、8;

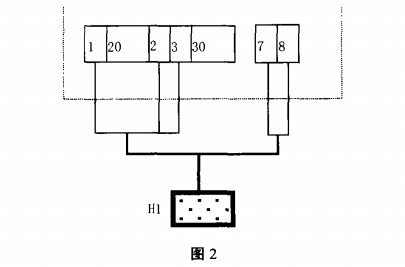

d、把CS8的信號線(有線號)按相同線號對應接入轉換器的端子(如圖2);
e、接通CS8和轉換器的電源(預熱≥15分鐘);
f、把開關D(GS8面板)設定在“0”位置;
g、旋電位器P(GS8面板)調零,使流量計轉換器瞬時流量為零;
h、按下面公式確定X值:
X=Q滿×K×F/(GK×DN2);
其中:Q滿=流量計滿量程的值(T900銘牌上給出;SC100AC菜單中有,并可以改變);
CK為傳感器常數(見傳感器銘牌);
F=(CK值不含L)或=2(CK值含L);
DN為傳感器直徑(單位為mm);
t為單位時間(單位為小時);
V為單位體積(單位為L);
K為常數7.074
**請注意參數單位的統--;
i、用CS8面板的表格來確定Y值(此值與X最接近,且Y≤X);
j、計算“Y"點處流量值:0=Y×Q滿/X;
K、記錄設定點的瞬時流量(SCI00AC可顯示瞬時流量)測量值和計算值的誤差:(誤差值≤0.5%為正常;≥0.5%,請檢修流量計后再重新檢定);
I、記錄設定點累計流量(T900不能顯示瞬時流量)和計算的累計流量值(秒表記時):(誤差值≤0.5%為正常;≥0.5%，請檢修流量計后再重新檢定);
m、線性檢定:將Y值調小,Q讀數將會和Y值成比例減小;
n、校驗結束,重新接好電磁流量計的信號線;
o、儀表檢驗合格,填寫儀表檢定記錄,出具檢定合格證;修理后檢定仍然超差,將對此儀表進行降級使用或報廢,并出具相關證明。 |
