孔板流量計測量天然氣時的工作原理 |
|
| 發布日期：2023-08-03 點擊：551次 |
孔板流量計是基于流體流動的節流原理，利用流體流經節流元件時產生的壓力差與其流量間的對應關系，通過測量壓差實現對流量的測量。充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。流體流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

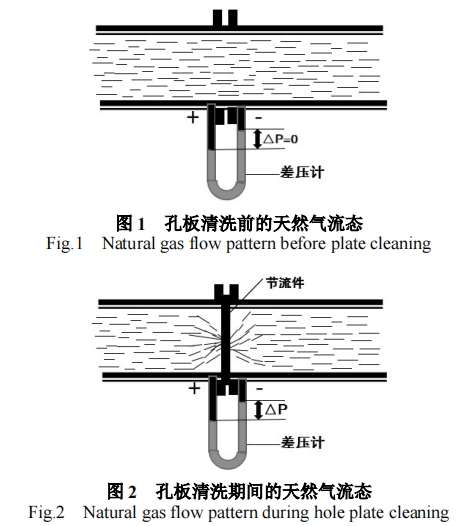

孔板以開孔銳利度來保證準確度，對腐蝕、磨損、結垢、臟污敏感，長期使用準確度難以保證，在天然氣輸送中，孔板大量的接觸重?zé)N、泥沙等，需經常拆下清洗�？装辶髁坑�(jì)清洗前與清洗期間天然氣流態見圖1、圖2。
GB/T21446-2008《用標準孔板流量計測量天然氣流量》中，天然氣在標準參比條件下的體積流量實用公式為:
式中:
qvn一天然氣在標準參比條件下的體積流量;
Avn一體積流量計量系數是采用計量單位而定;
C一流出系數;
E一漸近速度系數;
d一孔板開孔直徑，mm;
Fc一相對密度系數;
ε一可膨脹性系數;.
Fz一超壓縮系數;
FT一流動溫度系數;
P1一孔板上游側取壓孔氣流絕對靜壓，MPa;
△P一氣流流經孔板時產生的差壓，pa.
當孔板流量計處于清洗過程中，孔板被搖至上閥腔后，此時無壓差△P產生,也就無法用此公式對天然氣流量進行計算。 |
 |
