1.實驗室性能測試
利用環形風洞提供標準流速,通過威力巴流量計傳感器產生的差壓計算流速,然后與標準流速對比,得到威力巴傳感器的測量性能。
差壓與流速對應計算公式為
式中：v為管道入口處流速。
本次測試選用管徑為DN250的威力巴流量計,測量數據見表1.其中,vb為風洞標準風速；vc為差壓變送器顯示流速。
從表1可看出：
(1)威力巴流量計能夠測量的最低流速為0.361m/s,此時產生的差壓為0.4Pa,如此小的差壓對變送器的精度依賴非常大,而且很容易受現場環境干擾影響。因此,威力巴流量計適合穩定測量流速在2.5m/s以上的流體。
(2)威力巴流量計測量精度能夠控制在±1%以內。
煤礦瓦斯抽放管道由于抽采壓力的不同,會出現不同程度的振動現象,這對測量?jī)x表也是一種考驗。將威力巴流量計置于振動強度為50m/s2的實驗管道上,觀察其測量差壓的變化：管道的振動對威力巴傳感器差壓的輸出沒有太大的影響,差壓變化的最大值為1Pa.而影響最大的是差壓變送器的零點,強烈的振動會使差壓變送器的零點發生漂移。本流量計用的是羅斯蒙特3051差壓變送器,振動引起的最大零點漂移為10Pa.
由此可見,對于現場管道振動較大的場合可以采用分體式安裝,避免由于振動引起變送器零點漂移。
2.芙蓉礦務局煤礦管道瓦斯流量計量實驗

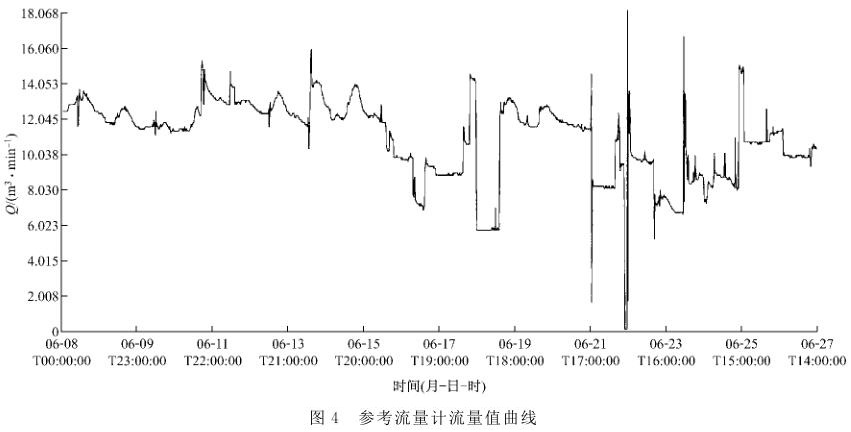

本次現場實驗重點考察威力巴流量計在低流速環境的測量性能和防堵性能。威力巴流量計安裝在管徑為DN250的瓦斯抽放管道上,該管道內流量波動較大,內含雜質較多,能較好地考驗威力巴流量計的性能。管道內壓力為50kPa,溫度為23℃左右,流量范圍在0～30m3/min.到目前為止,威力巴流量計已經穩定運行了半年時間。圖3和圖4分別為威力巴流量計連續運行1個月的差壓值和參考流量計流量值對應曲線.
從圖3、圖4可看出,在運行的過程中流量測量穩定,能實時反映管道內流體流量的變化,運行期間沒有出現傳感器堵塞現象。表2為在實驗過程中采用皮托管流量計和威力巴流量計測量差壓的幾組對比數據。
從表2可看出,皮托管流量計測量差壓大于威力巴流量計測量差壓,這是因?yàn)槠ね泄芰髁坑?jì)是單點測量差壓的,而威力巴流量計是測量管道內部的差壓均值,從而能更準確地計算管道內流體的流量。 |
