作為自控工程設計人員，在施工圖設計時，總是要為流量計尋找一個理想的安裝地點，其中就包括解決直管段長度問題，但有時由于場地限制，無法保證直管段長度。在既有的管道上增設流量計更是如此，因?yàn)樵诠艿冷佋O(shè)時，基本不會預留安裝流量計的位置，所以保證直管段長度會成為面臨的棘手問題。根據各種具體情況，有下面幾個方法可供選擇。

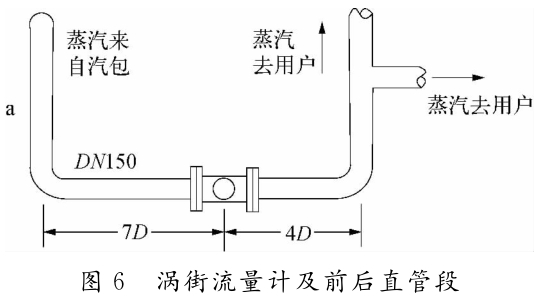

1)管線繞道法。圖6所示為工業鍋爐產汽流量渦街流量計安裝俯視圖。

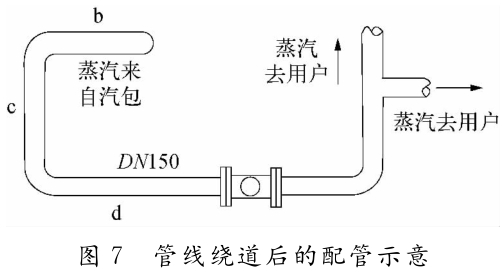

鍋爐上汽包主蒸汽管垂直升高后，經1個90°彎頭就在爐頂以水平方向鋪設，由于既有的管道安裝了1臺DN150的渦街流量計直管段長度不能滿足要求，因而最簡單有效的方法是與設備專業人員協商，將既有管道進行改裝，例如將圖6中的管段a改為b，c，d，如圖7所示。由于直管段加長了一段d，從而滿足了直管段要求。
2)讓步法。所謂讓步法就是對某項指標作出讓步，該方法在產品質量管理中是普遍使用的。例如在化工生產中，從流程末端流出的產品達不到一級品指標，但能達到二級品指標，于是就作二級品入庫銷售，而不是將其報廢，這樣在經濟上比較劃算。
在流量計使用現場，如果直管段長度無論如何也不能滿足要求，流量測量結果也不是用于貿易結算，而是用于一般監測或過程控制，可嘗試采用讓步法。例如表2標準所列的直管段長度中，A列的數據是達到0.5%不確定度必須滿足的直管段長度，如果用戶肯將不確定度讓步到1%，則滿足B列直管段長度即可，這樣就使直管段長度要求大幅降低。其他類型的流量計，也可參考該表格。
3)在有直管段要求的各種類型流量計中，流量傳感器在管道上的安裝方位同測量結果的關系，有些不受上游彎頭方向的影響，例如渦輪流量計和環室取壓差壓流量計，但大多數類型的流量計都對上游彎頭方向很敏感，例如圖6所示的渦街流量計，因而應將流量傳感器在管道上的安裝方位選擇在最有利的位置.
4)加裝流動調整器。流動調整器可用于減少上游直管段長度。配合性實驗表明，它可以用在任何上游管件的下游。目前在ISO 5167正文中只列入2種流動調整器:19根管束式流動整直器(1998)和Zanker流動調整板，流動調整器在標準中列有適用的節流件和阻流件類型以及具體的安裝位置等.
5)選用直管段要求低的流量計.由于各種不同類型的流量計對直管段長度的要求差異懸殊,如果原來所選的流量計直管段要求較長,而且無論如何也滿足不了要求,應改選直管段長度要求較低的型號。
6)對影響值進行評估.直管段長度不夠時，流量計不確定度增大,是由于管道內的速度分布畸變,使得儀表的實際流量系數與出廠標定時的流量系數不一致.如果按照現場實際的管件種類和直管段長度組裝成1套帶前后管段的流量計，放在流量標準裝置上，標定出該臺儀表的流量系數,然后配套使用,并使用此流量系數計算流量,也就完全排除了直管段長度不夠?qū)y(cè)量結果的影響.該方法在鉆井平臺等場地有限的場合,經常采用. |
