1.讀數波動
根據現場調試人員反饋,主管路電磁流量計容易出現讀數波動的問題,而安裝在電解單元模塊進口的電磁流量計則沒有出現此類問題。
經分析,產生波動的原因如下：一是流量計在現場安裝時沒有滿足要求,將流量計布置在管道高點或者水流豎直向下的管道上；二是流量計安裝在電解加藥點的后端且距離加藥點位置較近。加藥點加注的是電解海水的產物,包括次氯酸鈉溶液、氫氣、氯氣、氧氣等氣水混合物,其中大部分氣體通過旋風分離從溶液中脫離,但仍有少量氣體溶解在次氯酸鈉溶液中并隨之進入主管路,當流量計恰好布置在加藥點之后時,管道中的氣水混合溶液則會導致流量計的讀數波動。
針對上述問題,對應解決方案為：一是確保流量計在現場安裝時符合安裝要求；二是將流量計安裝在加藥點的前端管道上。
2.接地電極腐蝕
部分老項目在交船幾年后頻頻出現電解單元內部流量計傳感器發漏水問題,經拆解傳感器發現其接地電極被腐蝕,而測量電極則沒有被腐蝕。
傳感器內部設有1個接地電極(也叫參考電極)和2個測量電極,這兩種電極的材質均為AlloyC-22,它是耐海水腐蝕的,滿足現場使用工況。現場使用萬用表測量發現,測量介質帶電(電解海水工藝使管路中海水帶電),其對地存在電勢差約1.0V,且現場儀表本體通過金屬支撐接地,在電勢差作用下接地電極就會慢慢被腐蝕掉,從而儀表腔室會進入海水。
當傳感器外殼接地或者變送器接地端子接地時,介質通過接地電極與大地之間會形成電流回路,造成電化學腐蝕,導致傳感器的接地電極被腐蝕,傳感器漏水。電化學腐蝕是一個緩慢的腐蝕過程,腐蝕速度取決于現場測量介質對地電勢大小,因此老項目在使用幾年后才出現相關問題。針對上述問題,解決方案是將電磁流量計完全浮空：
(1)儀表電源的地線以及信號線的屏蔽線,要在儀表處懸空不接；
(2)對墊片和螺栓進行絕緣處理(例如使用塑料螺栓)；

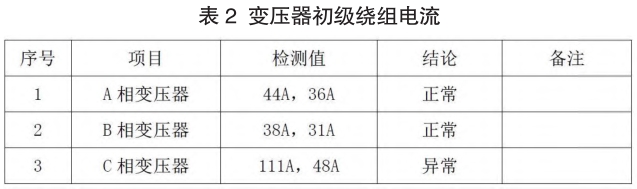

由檢測結果發現,C相變壓器兩初級繞組電流相差較大,且C相變壓器燒熔的線包也就是電流較大的一相,C相初級繞組額定電流為68A,111A的線包電流已達額定的1.6倍,運行時間過長可能導致元件過熱損壞,因此可以判定是由于電磁流量計變壓器繞組間電流不均衡導致的變壓器繞組燒熔。
檢測C相兩H橋的輸出電壓,發現C相第2組H橋左橋臂下管對負母線輸出波形存在異常,負電平不穩定；檢查線路光纖,發現光纖頭松動,光纖端子已經卡在驅動板光纖端口內。至此可以推斷,由于光纖與驅動板的接觸不良,導致繞組開關不正常,進而引起兩H橋輸出電壓不一致,電壓大的輸出電流大,電壓小的輸出電流小,造成電流不均衡。因此,本次故障定位為光纖接頭斷裂導致。
經上述分析可知,IGBT因個體失效產生炸裂現象導致光纖存在斷裂的質量隱患,引起主回路波形異常,從而導致驅動板及變壓器故障。 |
