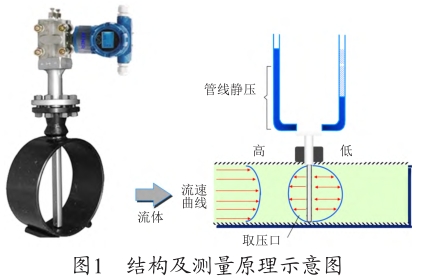

阿牛巴流量計(又稱笛形均速管流量計和托巴管流量計)是基于皮托管測量原理設計的,測量時將其沿管道的徑向插入管道,迎流面有一對或多對檢測孔,所測總壓反映了管道內的平均流速分布,迎流面的多點檢測孔測出的是總壓P1,將平均總壓引出管通過閥門連接至差壓變送器的高壓端,背流面一側有一個(或數個)背壓檢測孔,所測背壓P2由背壓引出管通過閥門接至差壓變送器低壓端。通過差壓變送器測得差壓ΔP達到測量流量的目的。根據用戶的要求,阿牛巴傳感器可與三閥組、差壓變送器、流量積算儀、調節儀表、記錄儀表以及執行器等組成流量測量或流量自動控制系統。阿牛巴流量計結構及測量原理如圖1所示。
根據經典伯努利方程,可知流量計算公式如(1)所示。
式中:ΔP為全壓與靜壓之差,Pa;Qv為被測流體的體積流量,m3/s;α為流量系數;ε為流束膨脹系數,不可壓縮性流體ε=1,可壓縮性流體ε<1;A為管道內截面面積,m2;ρ為被測流體密度,kg/m3。
由上述流量的基本公式可知,只要有效地測出均速管的輸出差壓ΔP,就可測出流體的流量值,這就是阿牛巴的測量原理。
|
