電磁流量計傳感器電參數的測量,主要包括勵磁線圈絕緣電阻、勵磁線圈電阻和電極接液電阻測量。
1.勵磁線圈絕緣電阻的測量

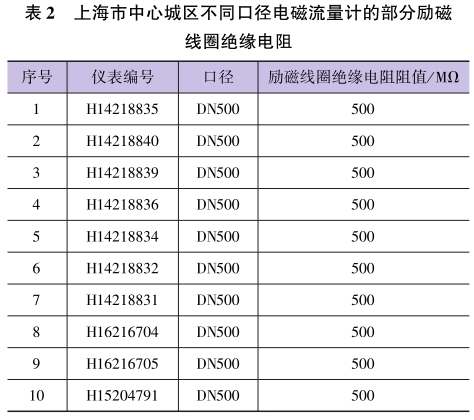

對于非一體式的電磁流量計,為保證其能夠持續穩定地進行流量計量和數據傳輸,通常轉換器的電源為220V外接電源。為了減少測量人員的觸電風險,同時確保測量結果的準確性,應先進行絕緣電阻的測量,一是勵磁線圈的對地絕緣電阻測量,二是電纜線的絕緣電阻測量,測量方法與使用的儀器相同,優先選擇高精度數字式兆歐表。根據《在線校準規范》的要求,絕緣電阻應大于20MΩ。如果勵磁線圈對地絕緣電阻下降,勵磁電流將通過絕緣電阻與勵磁線圈的內阻分壓,在電極上產生電壓降,經過轉換器的放大,從而產生干擾信號,引起計量精度的下降。以上海市中心城區不同口徑電磁流量計測量數據為例,勵磁線圈絕緣電阻阻值見表2。
根據《在線校準規范》的要求,絕緣電阻的阻值應大于20MΩ。故可以判斷表1中所列10臺電磁流量計的勵磁線圈絕緣電阻均滿足規范要求,判定結果為符合。
在實際測量中,由于兆歐表刻度盤上最大顯示值為500MΩ及∞,在儀表滿足絕緣要求的情況下檢測時兆歐表指針通常指向∞,在出具證書時,為便于用戶理解,文字表述為500MΩ。
2.勵磁線圈電阻的測量

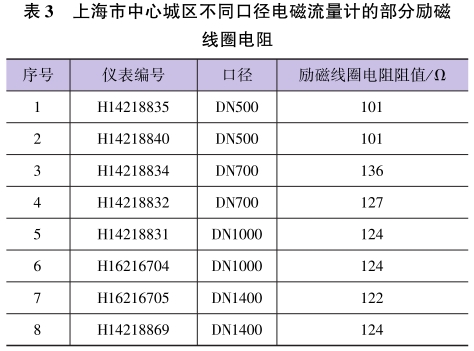

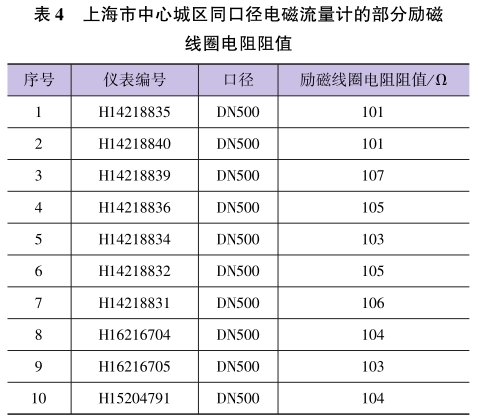

測量勵磁線圈電阻和勵磁電流可以反映磁場強度的變化情況,評估勵磁線圈質量的完好程度。用指針式萬用表測量勵磁線圈兩個端子之間的電阻,判斷其勵磁線圈是否存在短路或斷路現象。根據《在線校準規范》要求,勵磁線圈電阻值小于8Ω視為短路,勵磁線圈電阻值大于10kΩ視為斷路。以上海市中心城區電磁流量計測量數據為例,不同口徑電磁流量計的部分勵磁線圈電阻阻值見表3,同口徑電磁流量計的部分勵磁線圈電阻阻值見表4。
表3和表4中的儀表測量結果均為符合《在線校準規范》,由表中的數據可以得出,同一供應商相同口徑的電磁流量計勵磁線圈電阻的阻值略有波動,但相差不大。不同口徑的電磁流量計勵磁線圈電阻的阻值有明顯不同,但無任何規律。綜合所有數據并結合實際檢測經驗可以看出此供應商口徑為DN500~DN1400電磁流量計的勵磁線圈電阻的阻值應為100~150Ω,滿足大于8Ω小于10kΩ規范要求。
3.電極接液電阻的測量
測量時,確保管道內充滿介質,用指針式萬用表的一根表棒始終接儀表地線端子,另一根表棒接電極接液端子,記錄最大讀數值。按公式(2)計算電阻差值:
式中:ΔR為兩個電極接液電阻測量值的差值,kΩ;Ra為第一個電極接液電阻的測量值,kΩ;Rb為第二個電極接液電阻的測量值,kΩ;a為接線端子號(可能為1、2、3、…,可能是1-2、1-3、…,僅為標記);b為接線端子號(可能為1、2、3、…,可能是1-2、1-3、…,僅為標記)。

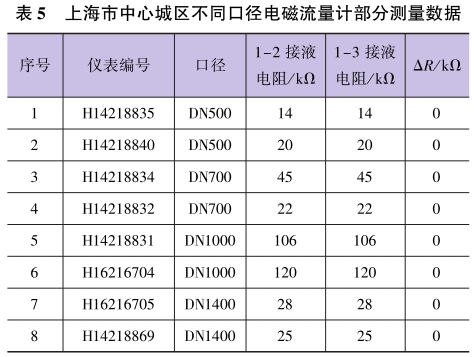

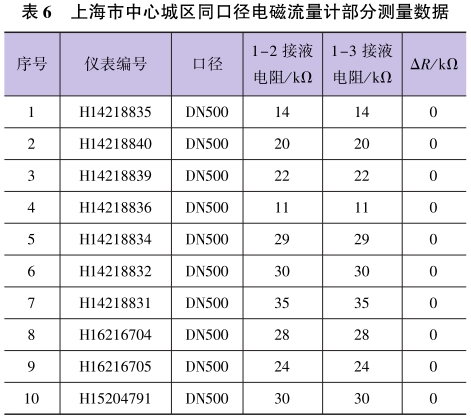

在測量各電極接液電阻時,根據《在線校準規范》要求,兩個電極接液電阻的差值不大于25kΩ,并伴有充放電現象。以上海市中心城區電磁流量計部分測量數據為例,不同口徑電磁流量計接液電阻見表5,同口徑電磁流量計接液電阻見表6。
根據表5和表6可知,無論是相同口徑的電磁流量計還是不同口徑的電磁流量計,兩電極接液電阻測量值的差值均為0kΩ,且測量時伴有充放電現象,滿足《在線校準規范》中ΔR<25kΩ的標準,故判定為符合要求。
實踐中發現電極接液電阻值的變化,能反映出電極和襯里附著物的大體狀況。在電極和襯里有附著物時,將會導致電極接液電阻的變化,從而增大兩電極接液電阻測量值的差值,差值越大說明附著物越多,測量不確定性越大,可能會產生不確定性結果,電極接液電阻的變化將會對計量儀表產生相應的附加誤差,降低電磁流量計計量的準確性。 |
