氣體渦輪流量計測量誤差的原因 |
|
| 發布日期：2024-04-17 點擊：509次 |
對口徑為DN50的氣體渦輪流量計仿真建模，進行了一系列仿真實驗，以入口脈動流的波形、頻率、振幅為變量條件，完成了相關仿真實驗。通過仿真數據分析可知:

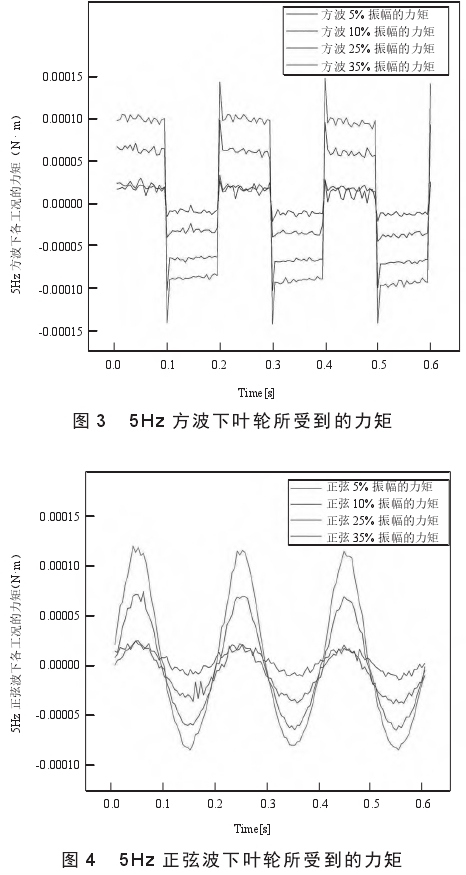

1,脈動流作用下，渦輪流量計會出現正誤差。由流場速度分布、剪切應力分布及葉輪所受到的力矩可以看出，葉輪轉速相對穩定后，脈動作用過程中葉輪加速和減速時間幾乎相同，而相同流量的脈動流下的葉輪轉速比定常流下的高，表明加速過程響應更快。即葉輪在加速過程中更為敏感，在相同流量升降情況下，流體流速上升時，葉輪轉速立馬上升，而流速下降時，葉輪轉速下降較緩慢或者延遲下降，從而使得脈動流下葉輪轉速高于定常流下的葉輪轉速，始終產生正誤差。
2.相同頻率振幅下，不同波形的脈動流產生的誤差大小不同。方波脈動流對應的誤差最大，其次是正弦波。通過速度分布圖可以看出，在相同頻率振幅的波峰時，方波脈動流下葉輪周圍的流場速度和應力都要比其他兩種波形的脈動流更大。在方波作用下，一個周期內葉輪被加速的時間更長，導致了相同頻率振幅下，方波工況下葉輪轉速比正弦波轉速更高。正弦波脈動下，葉輪轉速是漸變的，從而相比方波脈動的轉速略低。
3.在方波脈動流工況下，葉輪受的到?jīng)_擊力更強，使葉輪有遭受物理破壞的可能性。針對脈動流對氣體渦輪流量計的影響，應該還是盡量從振源避免脈動流;在不能避免脈動流時，應遠離振源，或者是增加流動調整器，降低脈動頻率、振幅，盡量消除類似脈動突增，保護渦輪流量計、控制測量誤差;智能渦輪流量計，可以考慮在流量計的積算模塊增加脈動流修正公式，實現對渦輪流量計脈動流誤差的修正補償，保障流量計在有脈動流工況下的測量精度。 |
 |
